セルシオ 10系-30系前期を例にフロント移植キットの取付手順を紹介します
- 10系-30系前期キットの取付けの説明ですが、各キットとも同じような手順で取付ける事が可能です。
- ベース車両の個体差により、調整が必要になります。必ずFRPでの固定の前に仮止めを行い隙間の調整等を十分に行うことが仕上がりに影響します。
- 各キットとも品質管理は行っておりますが、FRPの性質上ピンホールが多少あります。塗装前には必ずサーフェーサー処理・パテ処理を十分に行って下さい。
1．純正部品取り外し
バンパー・ボンネット・フェンダーや
ライト類を外す
2．フェンダー
ノーマルの取付け位置を使用し取り付け
3．フェンダー２
丸印のねじ留めを行う
4．ボンネット加工・固定
フェンダーとのチリを合わせ丸印に
M8×P1.25タップを左右に各２ヵ所加工
5．フェンダー・ボンネット取付け後
取り付け写真
6．バンパー取付け・ブラケット加工
バンパーの取付けには写真のような
ブラケットを製作します

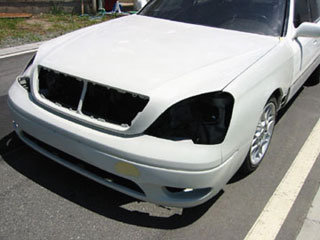

7．完成
バンパー固定の完成 固定したキットに
純正のライトやグリル等を取付けます
1．ボディ加工
キットの収まる部分をカット
2．KIT仮合わせ
キットを合わせて仮止め
3．トランクカバー仮合わせ・固定
仮止めしたテールキットとの隙間を
調整しながらトランクカバー仮止め
4．テールキット固定
FRPを使用してキットとボディ・トランクを
それぞれ固定
5．パテ処理・削り
余分なFRPを削りパテ処理
6．ライン出し・調整
隙間の調整とボディのライン出し

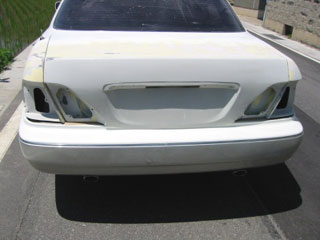

7．完成
キット固定の完成固定したキットに
純正のテールランプ等を取付けます
